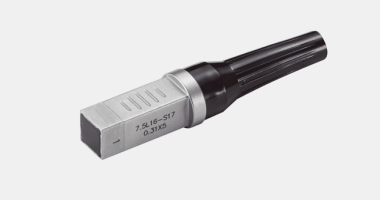

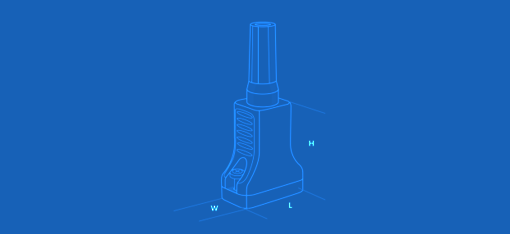

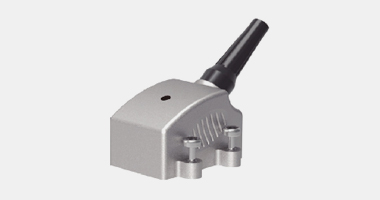

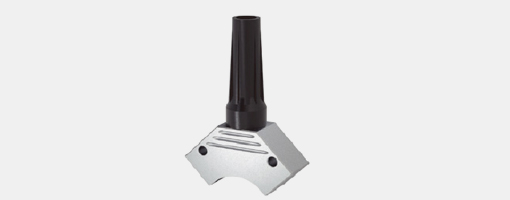

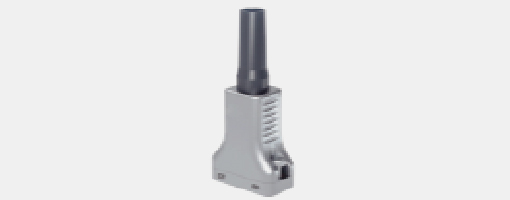

极小外壳系列

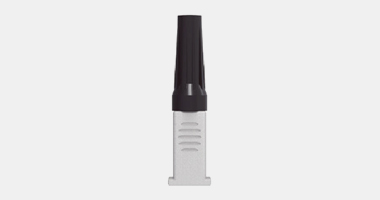

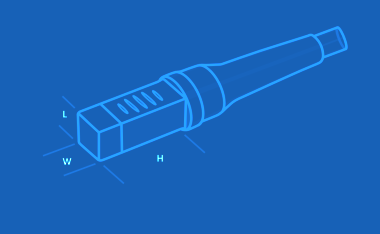

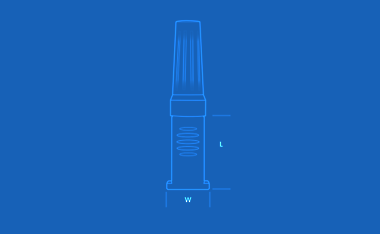

M00

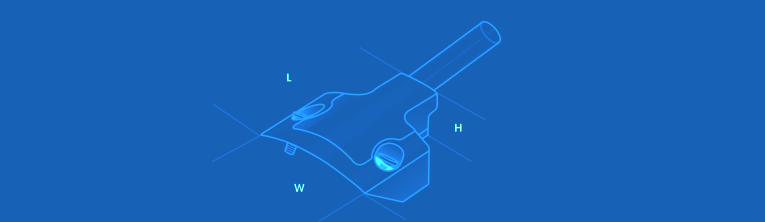

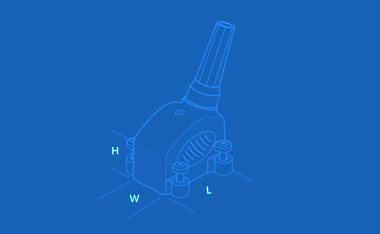

LXWXH 8X8X23MM

优势特性：

外形小巧（8X8X23 MM)，轻易检测狭小区域

自定义线的引出方式

小底面接触，可配备小型楔块

灵敏度一致性高、信噪比好，探测缺陷并定量缺陷

LXWXH 13X10X23MM

用途：

航空航天：飞机划痕、轮子、轮毂等

石油化工：特殊石油管道，瓶体，罐体

医疗：小型手术器械，精密的电子仪器

汽车：轮轴，轮毂，制动盘

电力：小型压力容器与管线，涡轮叶片、转子监测

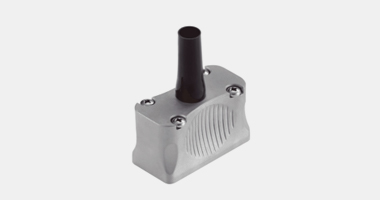

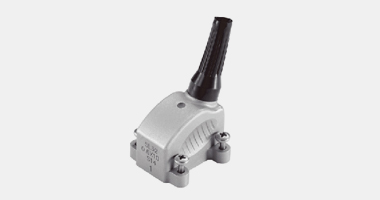

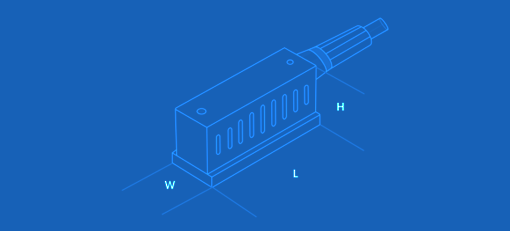

小外壳系列

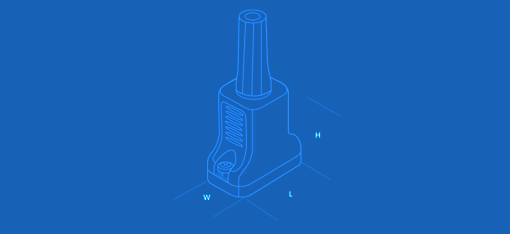

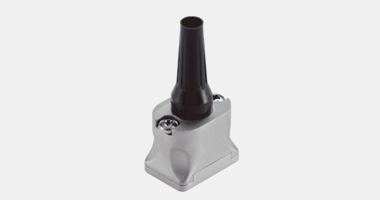

M10

LXWXH 22.5X15.5X20MM

优势特性：

外形小巧，轻易检测狭小区域自定义线的引出方式与极佳的信噪比检测铸件、锻件、管道、管件以及各种机械加工和结构部件对6.35MM到38MM的厚焊缝进行检测

用途：

航空航天：飞机划痕、轮子、轮毂等

石油化工：特殊石油管道，瓶体，罐体

医疗：小型手术器械，精密的电子仪器

汽车：轮轴，轮毂，制动盘

电力：小型压力容器与管线，涡轮叶片、转子监测

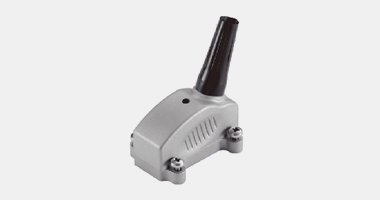

M31

LXWXH 30X16X25MM

优势特性：

用于碳钢焊缝检测，3MM到60MM的厚焊缝进行手动或自动检测宽泛的厚度测量，独特的楔块设计极佳的信噪比可对直管与管件的焊接焊接部位进行评估

用途：

汽车：轮轴，轮毂，制动盘

电力：小型压力容器与管线，涡轮叶片、

转子检测

外壳分类	型号规格	中心频率(Mhz)	阵元数量(n)	阵元间距(mm)	激活孔径(mm)	晶片次轴长度(mm)
M00	5L16-0.31x5	5	16	0.31	5.0	5.0
	7.5L16-0.31x5	7.5	16	0.31	5.0	5.0
	10L16-0.31x5	10	16	0.31	5.0	5.0
M0	2.25L10-0.6x6	2.25	10	0.60	6.0	6.0
	5L10-0.6x6	5	10	0.60	6.0	6.0
	7.5L10-0.6x6	7.5	10	0.60	6.0	6.0
	10L10-0.6x6	10	10	0.60	6.0	6.0

外壳分类	型号规格	中心频率(Mhz)	阵元数量(n)	阵元间距(mm)	激活孔径(mm)	晶片次轴长度(mm)
M10	2.25L8-1.2x10	2.25	8	1.20	9.6	10.0
	2.25L16-0.6x10	2.25	16	0.60	9.6	10.0
	2.25L32-0.3x10	2.25	32	0.30	9.6	10.0
	3.5L16-0.6x10	3.25	16	0.60	9.6	10.0
	4L16-0.6x10	4	16	0.60	9.6	10.0
	4L32-0.3x10	4	32	0.30	9.6	10.0
	5L16-0.6x10	5	16	0.60	9.6	10.0
	7.5L16-0.6x10	7.5	16	0.60	9.6	10.0
	7.5L32-0.3x10	7.5	32	0.30	9.6	10.0
	10L16-0.6x10	10	16	0.60	9.6	10.0
	10L32-0.31x7	10	32	0.31	9.9	7.0

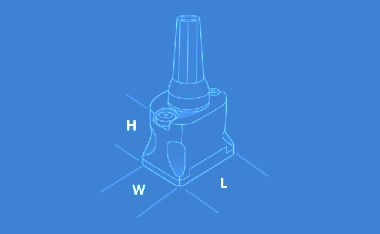

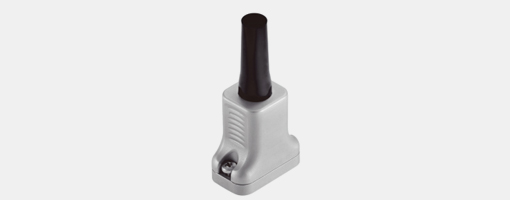

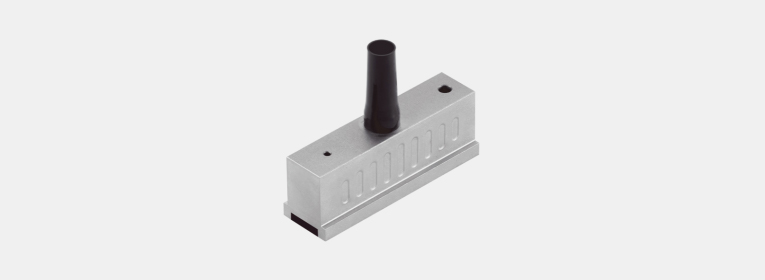

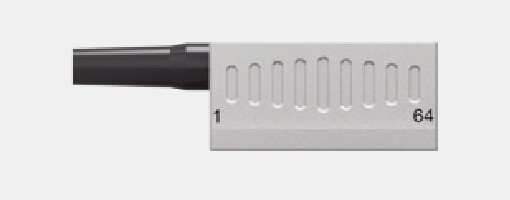

中外壳系列

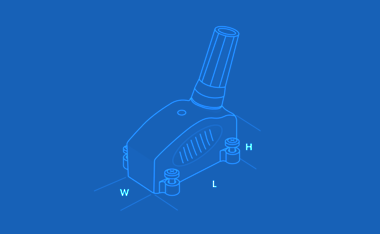

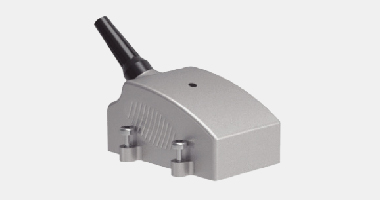

M12

LXWXH 44.5X22.5X28MM

M12 通用型：

电子控制声束角、聚焦、扫描路径固定角度与聚焦探头

可更换楔块与延迟块

焊缝原材料等检测

体质适中，监测范围大

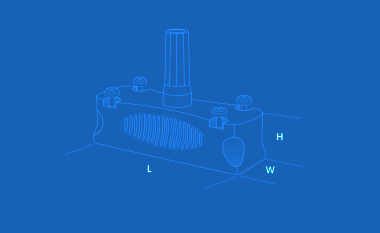

M32

LXWXH 40X16X25MM

M32 碳钢焊缝系列：

3MM-60MM的厚焊缝检测进行手动或自动检测

宽泛的厚度测量

卓越的信噪比

体质适中，监测范围大

LXWXH 36X22X25MM

M3和M5 焊缝深穿透系列：

在声学上，可与REXOLITE匹配，可完成大多数角度声束应用厚平板材料和焊缝

锻件、噪声大或粒状性材料

体质适中，监测范围大

LXWXH 29X31X25MM

M3和M5 焊缝深穿透系列：

在声学上，可与REXOLITE匹配，可完成大多数角度声束应用厚平板材料和焊缝

锻件、噪声大或粒状性材料

体质适中，监测范围大

外壳分类	型号规格	中心频率(Mhz)	阵元数量(n)	阵元间距(mm)	激活孔径(mm)	晶片次轴长度(mm)
M12	2.25L64-0.6x10	2.25	64	0.60	38.4	10.0
	3.5L64-0.6x10	3.5	64	0.60	38.4	10.0
	5L64-0.6x10	5	64	0.60	38.4	10.0
	7.5L64-0.6x10	7.5	64	0.60	38.4	10.0
	10L64-0.6x7	10	64	0.60	38.4	10.0
M32	2.25L32-1.0x10	2.25	32	1.00	32.0	10.0
	2.25L64-0.5x10	2.25	64	0.50	32.0	10.0
	5L32-1.0x10	5	32	1.00	32.0	10.0
	5L64-0.5x10	5	64	0.50	32.0	10.0
	7.5L32-1.0x10	7.5	32	1.00	32.0	10.0
	10L64-0.5x10	10	64	0.50	32.0	10.0
M3	3.5L16-1.6x16	3.5	16	1.60	25.6	16.0
	5L16-1.2x16	5	16	1.20	19.2	16.0
	5L16-1.6x16	5	16	1.60	25.6	16.0
M5	1.5L32-0.75x24	1.5	32	0.75	24.0	24.0
	2.25L16-1.5x24	2.25	16	1.50	24.0	24.0
	2.25L32-0.75x24	2.25	32	0.75	24.0	24.0
	5L16-1.5x24	5	16	1.50	24.0	24.0
	5L16-1.2x20	5	16	1.20	19.2	20.0
	5L32-0.6x20	5	32	0.60	19.2	20.0

探头类型	楔块型号	标准钢中折射度	推荐扫查角度
M12	NOL	0°纵波	-30°~30°
	N40L	40°纵波	40°~ 70°
	N60L	60°纵波	40°~ 70°
	N75L	75°纵波	40°~ 80°
	N55S	55°横波	40°~ 70°
M32	NOL	0°横波	-30°~30°
	N60L	60°横波	40°~ 70°
	N55S	55°横波	40°~ 70°
	N55S-IHC	55°横波	40°~ 70°
	N55S-AOD500	55°横波	40°~ 70°
	N55S-IHC-AOD500	55°纵波	40°~ 70°
M3	NOL	0°纵波	-30°~30°
	N30L	30°横波	-30°~30°
	N45L	45°横波	40°~ 70°
	N60L	60°横波	40°~ 70°
	N45S	45°横波	40°~ 70°
	N55S	55°横波	40°~ 70°
	N60S-IHC	60°横波	40°~ 70°
	N60S-AOD100	60°横波	40°~ 70°
	N60S-IHC-AOD100	60°横波	40°~ 70°
M5	NOL	0°横波	-30°~30°
	N45L	45°纵波	40°~ 70°
	N6OL	60°纵波	40°~ 70°
	N45S	45°横波	40°~ 70°
	N55S	55°横波	40°~ 70°
	N6OS	60°横波	40°~ 70°
	N60S-IHC	60°横波	40°~ 70°
	N60S-AOD100	60°横波	40°~ 70°
	N60S-IHC-AOD100	60°横波	40°~ 70°

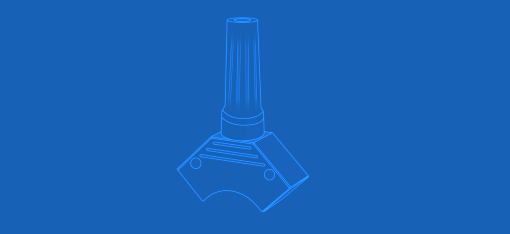

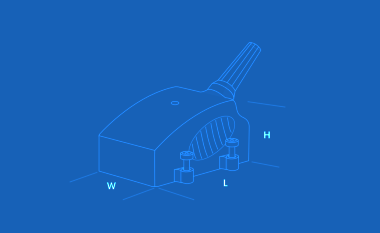

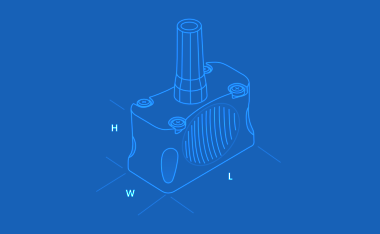

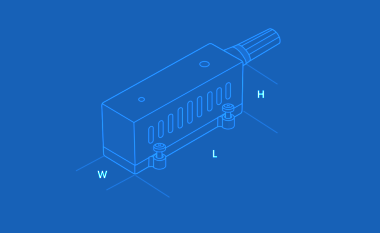

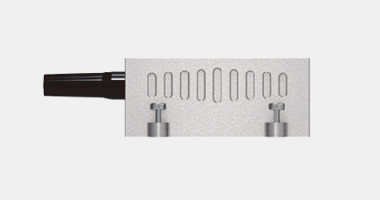

大外壳系列

LXWXH 68X21X30MM

优势特点：

M1与M16组合能对环焊缝进行自动检测

适用于手动或者自动检测管线焊缝

M16能自聚焦或侧边聚焦，优化特定深度信噪比

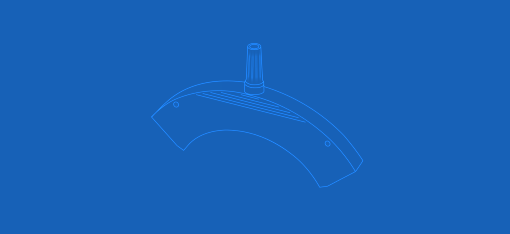

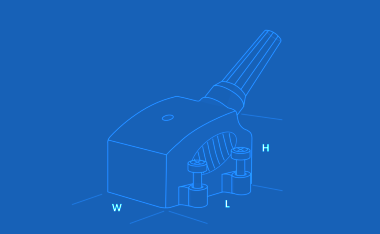

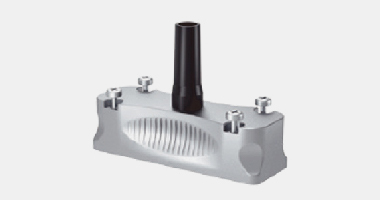

M16

LXWXH 70X216X30MM

小管件/薄壁样件的检测应用中，有较好的声束能量

在声学上，可与REXOLITE匹配，可完成大多数角度声束

可检测厚平板材料和焊缝、锻件、噪声大或粒状性材料

M14

LXWXH 68X23X20MM

用途：

石油化工：特殊石油管道，瓶体，罐体

常规：管件焊缝、锅炉、管件和工艺管件检测并定量

缺陷其他：常规焊缝检测管道周向焊缝、罐体、常规焊缝检测

LXWXH 57X34X40MM

外壳分类	型号规格	中心频率(Mhz)	阵元数量(n)	阵元间距(mm)	激活孔径(mm)	晶片次轴长度(mm)
M1	2.25L60-1.0x10	2.25	60	1.0	60.0	10.0
	4L60-1.0x10	4	60	1.0	60.0	10.0
	5L60-1.0x10	5	60	1.0	60.0	10.0
	7.5L60-1.0x10	7.5	60	1.0	60.0	10.0
	10L120-0.5x10	10	120	0.50	60.0	10.0
M16	1.5EF60-1.0x18	1.5	60	1.0	60.0	18.0
	2.25EF60-1.0x18	2.25	60	1.0	60.0	18.0
	3.5EF60-1.0x18*	3.5	60	1.0	60.0	18.0
	5EF60-1.0x18*	5	60	1.0	60.0	18.0
	7.5EF60-1.0x18	7.5	60	1.0	60.0	18.0
M14	2.25L60-1.0x10	2.25	60	1.0	60.0	10.0
	3.5L60-1.0x10	3.5	60	1.0	60.0	10.0
	5L60-1.0x10	5	60	1.0	60.0	10.0
	7.5L60-1.0x10	7.5	60	1.0	60.0	10.0
	10L60-1.0x10	10	60	1.0	60.0	10.0
M4	0.5L16-2.8x26	0.5	16	2.80	44.8	26.0
	1.5L16-2.8x26	1.5	16	2.80	44.8	26.0
	2.25L16-2x20	2.25	16	2.0	32.0	20.0
	3.5L16-2.8x26	3.5	16	2.80	38.4	26.0

探头类型	楔块型号	标准钢中折射度	推荐扫查角度
M1	NOL	0°纵波	-30°~30°
	N45L	45°纵波	40°~ 70°
	N55L	55°纵波	40°~ 70°
	N60L	60°纵波	40°~ 70°
	N45S	45°横波	40°~ 70°
	N55S	55°横波	40°~ 70°
	N60S	60°横波	40°~ 70°
	N70S	70°横波	40°~ 70°
	N60S-IHC	60°横波	40°~ 70°
	N60S-AOD100	60°横波	40°~ 70°
	N60S-IHC-AOD100	60°横波	40°~ 70°
M16	NOL	0°纵波	-30°~30°
	N55S	55°纵波	40°~ 70°
	N60L	60°横波	40°~ 70°
M14	NOL	0°横波	-30°~30°
	N45L	45°纵波	40°~ 70°
	N6OL	60°纵波	40°~ 70°
	N45S	45°横波	40°~ 70°
	N55S	55°横波	40°~ 70°
	N6OS	60°横波	40°~ 70°
	N60S-IHC	60°横波	40°~ 70°
	N60S-AOD100	60°横波	40°~ 70°
	N60S-IHC-AOD100	60°横波	40°~ 70°

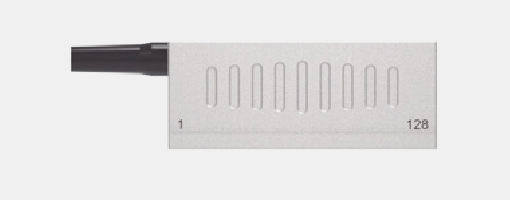

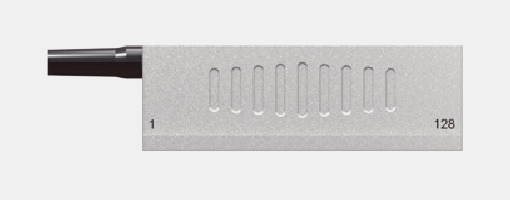

水浸系列

MI1

LXWXH 50X19X30MM

MI1，MI3，MI2的特点：

与水匹配的声学抗阻，适用于几何复杂形状的工件探伤。

探头的设计可使其装配到水楔上，使其更方便地耦合到多种表面上，并具有可调水中声程。

线性扫查的单次扫查可以覆盖30MM-90MM的距离。

极高的准确性。

水深一米下正常工作达24小时。

MI2

LXWXH 83X21X35MM

应用：

对（钢、铝或其他材料制成的）薄板或管件进行检测。

对复合材料进行检测，探测出分层和脱粘等缺陷。

可对被检测物体进行大面积扫查，在线厚度测量。

MI3

LXWXH 102X21X35MM

外壳分类	型号规格	中心频率(Mhz)	阵元数量(n)	阵元间距(mm)	激活孔径(mm)	晶片次轴长度(mm)
MI1	5L64-0.6x10	5	64	0.6	38.4	10.0
	7.5L128-0.6x10	7.5	128	0.6	38.4	10.0
	10L64-0.6x7	10	64	0.6	32.0	7.0
	15L64-0.5x7	15	64	0.5	32.0	7.0
MI2	2.25L64-1.0x10	2.25	64	1.0	64.0	10.0
	3.5L128-0.6x10	3.5	128	0.6	76.8	10.0
	5L128-0.6x10	5	128	0.6	76.8	10.0
	7.5L128-0.6x10	7.5	128	0.6	76.8	10.0
	10L128-0.5x7	10	128	0.5	64.0	7.0
MI3	1L64-1.5x12	1	64	1.5	96.0	12.0
	2.25L128-0.75x12	2.25	128	0.8	96.0	12.0
	3.5L128-0.75x10	3.5	128	0.8	96.0	10.0
	5L128-0.75x10	5	128	0.8	96.0	10.0
	7.5L128-0.75x10	7.5	128	0.8	96.0	10.0
MI1	5l64-0.6x10	5	64	0.6	38.4	10.0

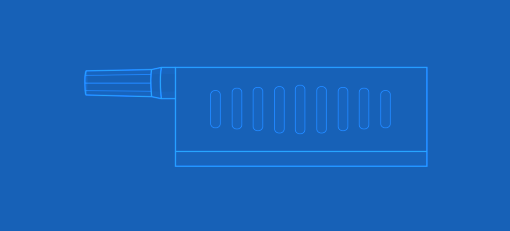

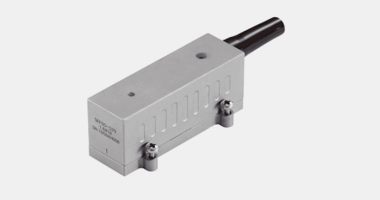

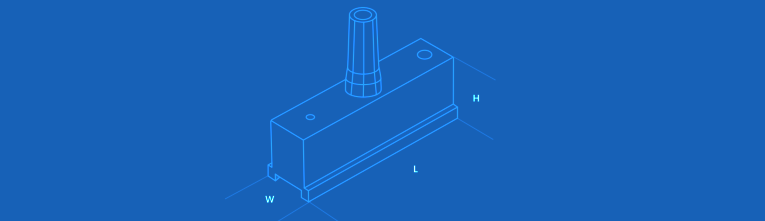

窄外壳系列

MNW1

LXWXH 66X19X25MM

MNW1 探头特点：

近壁探头的两端具有较短的盲区

广泛用于复合材料通道检测

可用于复合材料的C扫描检测（分层、脱粘和多孔性）

自动以及手动扫查

应用：

常规：小直径管件焊缝、锅炉、管件和工艺管件

石油于天然燃气：较窄的管道，瓶体罐体

汽车：轮轴、轮毂、制动盘等汽车配件

电力：壁管、板焊缝、锅炉管件

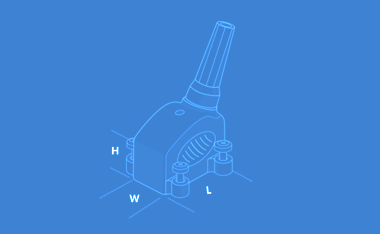

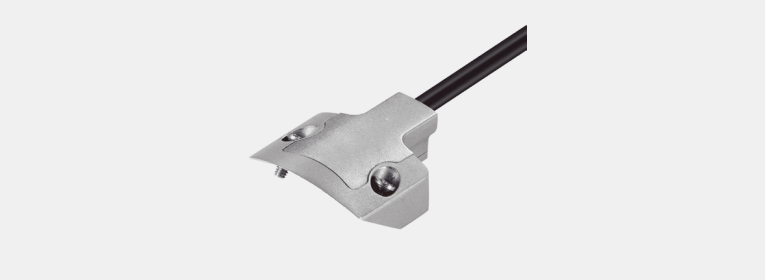

小外壳晶片自聚焦系列

M15

LXWXH 25X22X19MM

M15 探头特点：

在声学上，可与REXOLITE匹配

可检测外径处于21MM-115MM范围之内的标准管件，特殊空间受限制的检测

管件上细小缺陷的能力

与楔块配合可完成大多数声束角度检测应用。

应用：

常规：小直径管件焊缝、锅炉、管件和工艺管件

薄壁应用：小直径管件焊缝、锅炉管件、低矮的空间和工艺管件

汽车：轮轴、轮毂、制动盘等汽车配件

搭配扫查器，完成大部分复杂部件检测。

外壳分类	型号规格	中心频率(Mhz)	阵元数量(n)	阵元间距(mm)	激活孔径(mm)	晶片次轴长度(mm)
MNW1	1L32-2.0x7	1	32	2.0	64.0	7.0
	2.25L64-1.0x7	2.25	64	1.0	64.0	7.0
	3.5L64-1.0x7	3.5	64	1.0	64.0	7.0
	5L64-1.0x7	5	64	1.0	64.0	7.0
	7.5L64-1.0x7	7.5	64	1.0	64.0	7.0
	10L64-1.0x7	10	64	1.0	64.0	7.0

外壳分类	型号规格	中心频率(Mhz)	阵元数量(n)	阵元间距(mm)	激活孔径(mm)	晶片次轴长度(mm)
M15	2.25EF16-0.5x10*	2.25	16	0.5	8.0	10.0
	3.5EF16-0.5x10*	3.5	16	0.5	8.0	10.0
	5EF16-0.5x10*	5	16	0.5	8.0	10.0
	7.5EF16-0.5x10*	7.5	16	0.5	8.0	10.0
	10EF16-0.5x710*	10	16	0.5	8.0	7.0
	EF32-0.25x7*	10	16	0.25	8.0	7.0

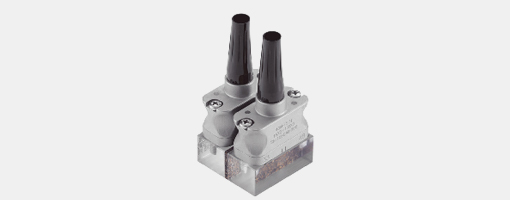

二维面阵系列

S10

LXWXH 31X18X34MM

S11

LXWXH 29X16X38MM

M17 / M27

LXWXH 34X16X25MM

S10 探头特点：

适合于软侯等高衰减材料

广泛用于涂胶检测

可用于3D成像

轻巧灵活，方便携带，便于测量

应用：

铁路：车轨、轮轨、桥梁等

电力：焊缝、锻件、铸件、管件、桥梁与钢结构

石油天然气：管道周向焊缝、罐体、常规焊缝检测

汽车：轮轴、轮毂、制动盘等汽车配件

常规：焊缝检测、瓶体焊缝、与管线涡轮叶片、转子检测

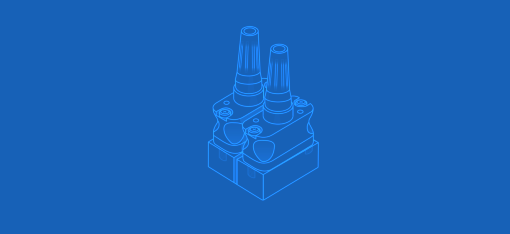

S10 探头特点：

双矩阵设计，一发一收纵波检测，极佳的信噪比

广泛应用于奥氏体不锈钢、粗晶体、耐腐蚀合金以及异质焊缝的焊接和复杂的集合工件。

两个1.5D面阵探头搭配检测，检测范围更广，检测精度增加，定量细小的缺陷，可使用水浸法，用作水浸探头。

应用：

铁路：车轨、轮轨、桥梁等

常规：焊缝检测、瓶体焊缝、与管

线涡轮叶片、转子检测

电力：焊缝、锻件、铸件、管件、

桥梁与结构钢

其他：奥氏体检测

外壳分类	型号规格	中心频率(Mhz)	阵元数量(n)	阵元间距(mm)	激活孔径(mm)
S10	5M8x8-1.5x1.5	5	64	1.5/1.5	1.0
	7.5M8x81.5x1.5	7.5	64	1.5/1.5	1.0
	10M8x81.2x1.2	10	64	1.2/1.2	9.6/9.6
	15M8x8-1.2x1.2	15	64	1.2/1.2	9.6/9.6
S11	5M8x8-1.0x1.0	5	64	1.0/1.0	8.0/8.0
	7.5M8x8-0.8x0.8	7.5	64	0.8/0.8	6.4/6.4
	10M8x8-0.6x0.6	10	64	0.6/0.6	4.8/4.8
	15M8x8-0.6x0.6	15	64	0.6/0.6	4.8/4.8

外壳分类	型号规格	中心频率(Mhz)	阵元数量(n)	阵元间距(mm)	激活孔径(mm)	晶片次轴长度(mm)
M17/M27	2.25DM7x4-2.8x3	2.25	56	2.8/3.0	19.6	12.0
	4DM16x2-1.0x3	4	64	1.0/3.0	16.0	6.0
	5DM16x2-1.0x3	5	64	1.0/3.0	16.0	6.0

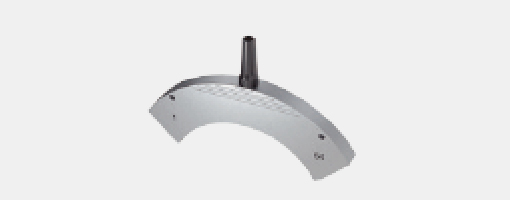

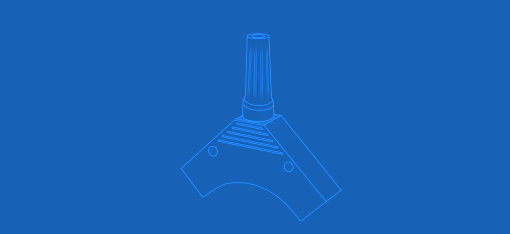

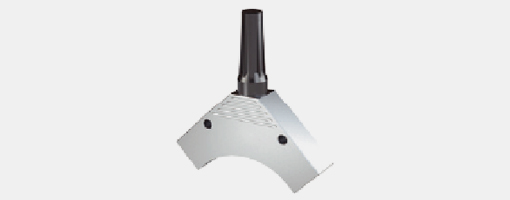

凹阵系列

MR1

LXWXH 23.5X14X23.5MM

特点：

声学阻抗匹配水，可保证在水下1米深的位置正常操作与可调水浸楔块相兼容

高分辨率，检测更为细致，常用于碳纤维增强聚合物（CFRP）边角的检测外表为不锈钢材质，坚固耐磨长久保护。

MR4

LXWXH 43X14X43MM

应用：

汽车：汽车内部的复合材料

航空航天：复合材料、碳纤维增强聚合物（CFRP）

MR5

LXWXH 131X14X55MM

外壳分类	型号规格	中心频率(Mhz)	阵元数量(n)	阵元间距(mm)	激活孔径(mm)	晶片次轴长度(mm)
MR1	2.25C16-1.0x8	2.25	16	1.0	16.0	8.0
	3.5C16-1.0x8	3.5	16	1.0	16.0	8.0
	5C16-1.0x8	5	16	1.0	16.0	8.0
MR4	2.25C32-1.35x8	2.25	32	1.35	43.2	8.0
	3.5C32-1.35x8	3.5	32	1.35	43.2	8.0
	5C32-1.35x8	5	32	1.35	43.2	8.0
MR5	10C32-1.35x8	10	32	1.35	43.2	8.0
	3.5C64-1.65x8	3.5	64	1.65	105.6	8.0
	5C64-1.65x8	5	64	1.65	105.6	8.0
	5C128-0.8x8	5	128	0.80	102.4	8.0
	10C64-1.65x8	10	64	1.65	105.6	8.0

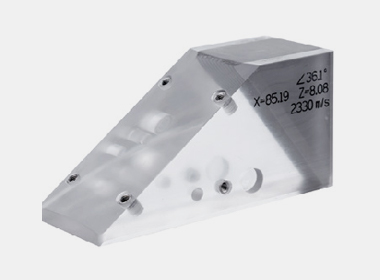

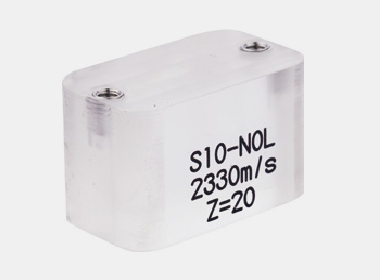

匹配ISONIC仪器

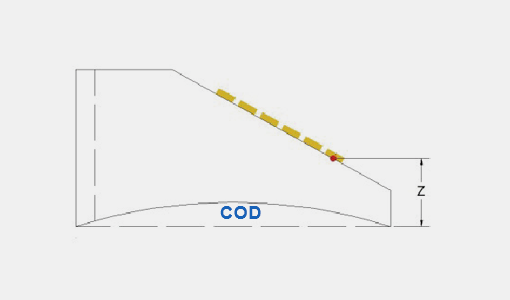

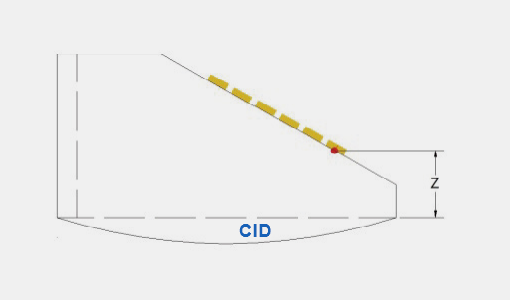

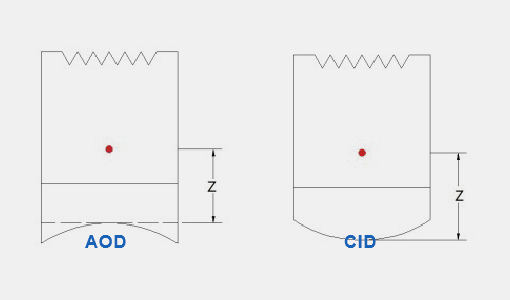

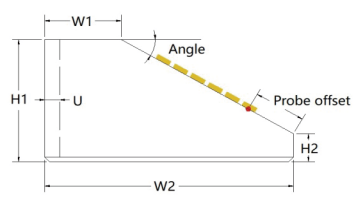

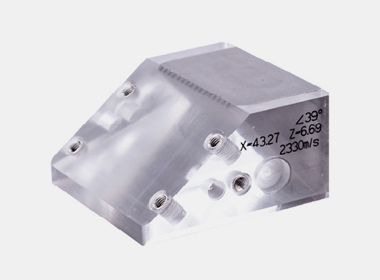

W2	楔块长度
Probe offset	第1阵元中心到楔块矮边距离(楔块耦合面方向)
H2	楔块最矮边高度

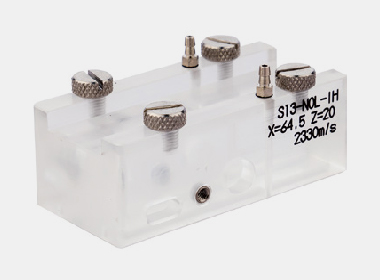

匹配Omniscan仪器
X	主轴偏移(第1阵元中心到楔块高边距离)
Y	次轴偏移(当探头处于中间时为0)
Z	第1阵元中心高度

匹配Tomoview仪器
X	主轴偏移(第1阵元中心到楔块矮边距离)
Y	次轴偏移(当探头处于中间时为0)
Z	第 1阵元中心高度
