NextSpot300系列
超声波点焊分析仪

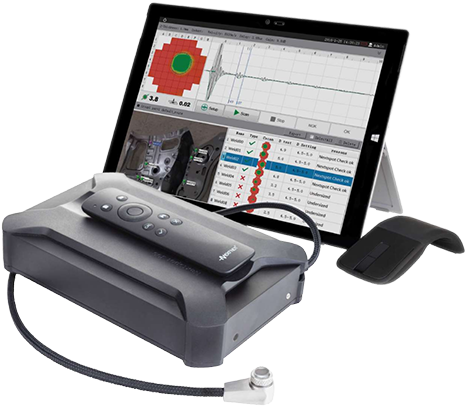

无论是在生产线还是在实验室环境中，NextSpot 300 超声波点焊分析仪都能满足您对点焊的所有 NDT 检测要求。 除了显示部分不一样， NextSpot 300 具有与 NextSpot 600 相同的优点, 特性和功能，它允许您接入任何 PC 笔记本电脑以转换为功能齐全的 NextSpot 600，从而为您提供了极大的灵活性和便携性。

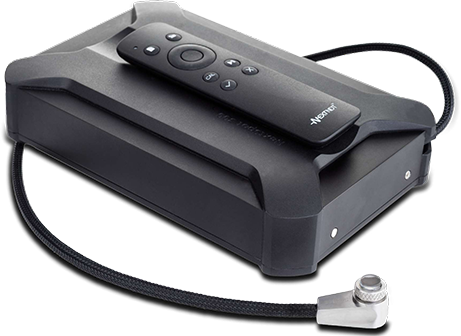

坚固耐用NextSpot 300 是一款功能强大的超声波点焊检测系统，适用于与各种计算系统的灵活协作。NextSpot 300 采用 360° 屏蔽设计，采用一体式铝合金，并覆盖有橡胶保护层。它坚固、轻便且结构紧凑。身体的总重量约为2kg。 |
低功耗NextSpot 300 高效且低功耗，它只需要通过一根 USB 3.0 电缆从 PC、笔记本电脑或计算机工作站获取电源。 |

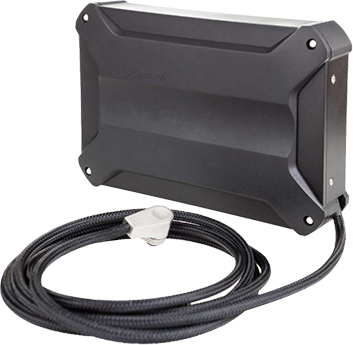

紧凑而强大NextSpot 300 结构紧凑，但具有与 NextSpot 600 相同的超声波规格和检测能力。 | 灵活适用于各种应用NextSpot 300 可以灵活地适应各种公用事业场景，并且可以嵌入和集成到最终用户定制的独特检测系统中。 |

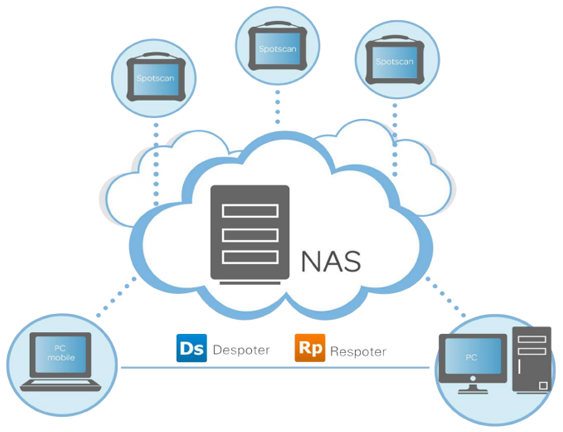

实时成像和其他测试方法NextSpot 300 可以提供A/C-扫描和实时在点焊时显示。NextSpot 300可支持单元素探针检测、PA成像检测以及各种非超声波方法、数据采集、凿子检测、 目视检查等等。 | 灵活适用于各种应用NextSpot 300 的数据库技术允许将数据高效上传到 NAS 服务器以进行大数据分析。点焊质量检测数据的分析可以与每个焊接点的焊接过程数据记录相关联，因此，大量的检测数据将支持焊接工艺设置的优化。 |
完整点焊管理软件解决方案
超声波点焊分析仪
NextSpot300系列
性能参数
| 结构尺寸 | |
|---|---|
| 整机尺寸 | 240.6 mm × 158.6 mm × 50 mm |
| 重量 | 2 kg |
| 防护等级 | IP 54 |
| 控制单元 | 遥控器,PC设备鼠标或触摸屏 |
| 探头连接方式 | D - sub 68 - Matrix |
| 电源接口 | USB |
| 数据与显示 | |
|---|---|
| 显示模式 | A 扫描及 C 扫描 |
| 焊核显示 | 实时 C 扫描图像显示 |
| 压痕深度 | 自动平均实时探测 |
| 数据同步 | USB 及 NAS (选项) |
| 环境参数 | |
|---|---|
| 操作温度范围 | -10°C to 50°C (14°F to 122°F) |
| 储存温度范围 | -20°C to 70°C (-4°F to 158°F)without battery |
| 相对温度 | 最大限度 45°C 时 70% 相对湿度非冷凝 |
| 超声性能参数 | |
|---|---|
| 超声通道数量/ 晶片数量 | 64 通道 / 52 阵元 |
| 电压 | 50 V |
| 脉冲激发方式 | 负方波脉冲 |
| 始波激发时间 | ＜ 2.5 ns |
| 阻尼 | 50 欧姆 |
| 测量厚度范围 | 0.5 - 9 mm |
| 声速范围 | 2000 - 8000 m/s |
| 探头延时 | 2 - 8 us |
| 频率范围 (中心频率) | 1 Mhz - 25 Mhz (16 Mhz) |
| 增益 | 40 dB |
| 采样率 | 12 bit 400 MSPS |
