NextSpot600系列
超声波点焊分析仪

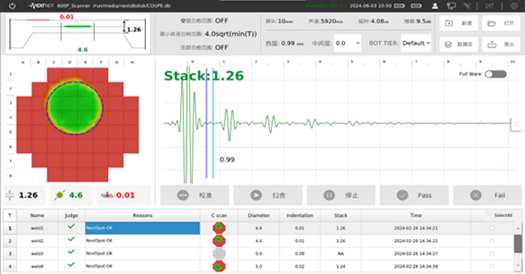

Nextspot600 系列点焊分析仪是第三代超声波点焊检测分析系统。采用独特的超声波相控阵技术，以双模式实时成像技术（实时A-扫描波形成像，实时动态C-扫描成像）保障使用便捷性的同时，兼顾52路波形分析的专业性。针对于汽车工业的电阻点焊焊点具有良好的检测分析及检测效率，且具备强大便捷的点焊软件管理和报告系统。

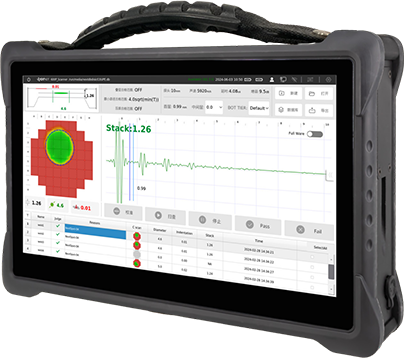

坚固便携 - 全铝合金NextSpot 600 系列由全铝合金外壳构成，提供 360° 全方位屏蔽保护。NextSpot 600 系列采用一体式铝合金结构，带有橡胶涂层，使其坚固，轻巧且紧凑。 该设备经过严格的耐候测试和压力测试，可以在 -10°C～50°C 的温度范围内工作。NextSpot600 系列约重 4 公斤，既轻巧又可靠，特别适合进行现场测试。 |

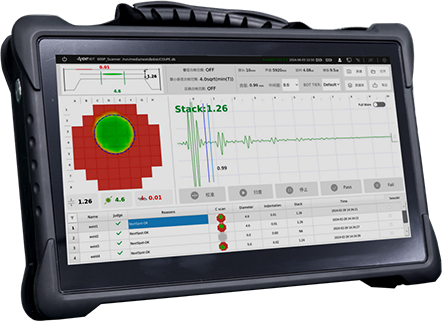

卓越的视觉界面-11.6英寸全触摸屏，带 XGA广角视图NextSpot 600 系列使用 ARM 处理器，该处理器以高能效闻名，加上无风扇设计，一次充满电可以执行长达约 8~10 小时左右的正常运行（1节电池），而只需几个小时即可完成充电。使用 2 个内部电池，系统最多可以连续两个班次的运行使用。 |
卓越的视觉界面-11.6英寸全触摸屏，带 XGA广角视图现场测试通常是在恶劣的环境下进行的，这些环境下的可见度可能很差，有时需要戴手套操作。 具有 XGA 广视角的 11.6 英寸全触摸屏 可帮助解决这些常见问题，同时为您提供最准确的视觉效果和反馈。 |

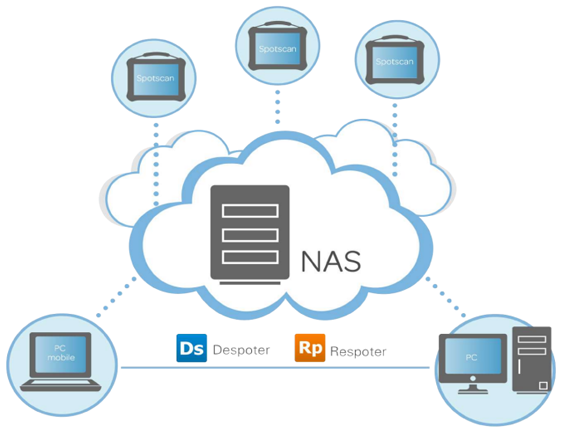

完整点焊管理软件解决方案
超声波点焊分析仪
NextSpot600系列
性能参数
| 结构尺寸 | |
|---|---|
| 整机尺寸 | 311.6 mm × 213.8 mm × 69 mm (12.2 in. × 8.4 in. × 2.7 in.) |
| 重量 | 含电池 4 kg (8.8 lb) |
| 防护等级 | IP 54 |
| 控制单元 | 触摸屏、遥控器 |
| 探头连接方式 | D - sub 68 - Matrix |
| 电源接口 | 5.5 - 2.5 mm DC Socket |
| 数据与显示 | |
|---|---|
| 显示模式 | A 扫描及 C 扫描 |
| 焊核显示 | 实时 C 扫描图像显示 |
| 压痕深度 | 自动平均实时探测 |
| 叠成厚度 | 自动平均实时探测 |
| 数据同步 | USB 及 NAS (选项) |
| 环境参数 | |
|---|---|
| 操作温度范围 | -10°C to 50°C (14°F to 122°F) |
| 储存温度范围 | 20°C to 60°C (-4°F to 140°F) with battery |
| -20°C to 70°C (-4°F to 158°F) without battery | |
| 相对温度 | 最大限度 45°C 时 70% 相对湿度非冷凝 |
| 超声性能参数 | |
|---|---|
| 操作系统 | Linux OS/Windows |
| 超声通道数量/ 晶片数量 | 64 通道 / 52 阵元 |
| 电压 | 50 V |
| 脉冲激发方式 | 负方波脉冲 |
| 始波激发时间 | ＜ 2.5 ns |
| 阻尼 | 50 欧姆 |
| 测量厚度范围 | 0.5 - 9 mm |
| 声速范围 | 2000 - 8000 m/s |
| 探头延时 | 2 - 8 us |
| 频率范围 (中心频率) | 1 Mhz - 25 Mhz (16 Mhz) |
| 增益 | 40 dB |
| 采样率 | 12 bit 400 MSPS |
| 电源 | |
|---|---|
| 电池类型 | 自适应锂电池 |
| 电池数量 | 可支持 2 块电池同时工作 |
| 电池使用时间 | 正常条件下约8-10小时(单块电池) |
| 电压电流 | 100 - 240 V AC, 47 - 63 Hz, 1.45 A |
| PRF | 8K Hz（无连续脉冲系列） |
| 显示屏 | |
|---|---|
| 显示屏尺寸 | 11.6 in |
| 显示分辨率 | 1920 x 1080 |
| 显示亮度 | 600 cd/m |
| 视角 | 水平: –85° to 85° 垂直: –85° to 85° |
| 显示器类型 | TFT LCD |
